Ang tatlong pangunahingmga uri ng blow molding machineay ang extrusion blow molding (EBM), injection blow molding (IBM), at injection stretch blow molding (ISBM). Sinasaklaw ng EBM ang pinakamalawak na hanay — mula sa maliliit na bote hanggang 2000-litro na mga tangke — at nahahati sa tuloy-tuloy na mga makina para sa maliliit na bahagi at mga makinang nagtitipon para sa malalaking mga. Gumagawa ang IBM ng maliliit na bote na may tumpak na mga leeg. Gumagawa ang ISBM ng malinaw na mga bote ng PET. Ang iyong produkto ang nagpapasya sa uri. Hanapin ito sa talahanayan sa ibaba.
Ang bawat guwang na produktong plastik ay nagmumula sa isa sa tatlong pamilya ng makina. Piliin ang tama, at ang iyong linya ay tumatakbo nang mahina sa loob ng maraming taon. Piliin ang mali, at walang setting ang magliligtas sa iyo.
Madalas maabot kami ng mga mamimili pagkatapos ng mga linggo ng nakakalito na pananaliksik. Karamihan sa mga artikulo ay naglilista ng tatlong uri, ilarawan ang bawat isa sa dalawang pangungusap, at huminto. Walang nagpapaliwanag sa mga sub-type — at para sa malalaking container, ang sub-type ang tunay na desisyon.
Inaayos iyon ng gabay na ito. Gumagawa kami ng mga extrusion blow molding machine, kaya alam namin ang pamilyang iyon mula sa loob. Para sa iba pang dalawang uri, sasabihin namin sa iyo kung ano ang mahusay nilang ginagawa at kung kailan maghahanap sa ibang lugar — kabilang ang malayo sa amin.
Ang tatlong pangunahing uri sa isang sulyap
| EBM | IBM | ISBM | |
|---|---|---|---|
| Paano ito gumagana | Pinapalabas ang isang tubo (parison), pinapalaki ito sa isang amag | Nag-inject ng preform, pagkatapos ay hinipan ito | Nag-iniksyon ng PET preform, iniunat at hinihipan ito |
| Saklaw ng laki | Pinakamalawak — maliliit na bote hanggang 2000 L na tangke | Maliit — karaniwang wala pang 1 L | Maliit hanggang kalagitnaan — mga bote ng tubig at inumin |
| Lakas ng lagda | Malaking bahagi, hawakan, multi-layer na pader | Mga tumpak na leeg, walang trim scrap | Maaliwalas, malakas, magagaan na PET na bote |
| Mga tipikal na materyales | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | PET |
| Mga tipikal na produkto | Mga Jerry can, drum, IBC tank, fuel tank, laruan | Mga bote ng tableta, mga cosmetic jar, dropper | Tubig, soda, juice, mga bote ng langis na nakakain |
Extrusion blow molding (EBM)
Ang isang extrusion blow molding machine ay natutunaw ang plastik, itinutulak ito sa isang die bilang isang guwang na tubo na tinatawag na parison, pagkatapos ay isinasara ang isang amag sa paligid ng tubo at pinalalaki ito ng hangin. Kinukuha ng plastik ang hugis ng amag, lumalamig, at naglalabas.
Sinasaklaw ng EBM ang higit pang mga produkto kaysa sa iba pang dalawang uri na pinagsama. Pinangangasiwaan nito ang mga hawakan (ang built-in na uri sa mga jerry can), mga multi-layer na pader, at mga sukat na hindi naaabot ng ibang proseso. Pinapatakbo din nito ang pinakamurang tooling ng tatlo para sa mga maihahambing na bahagi.
Ang pamilya ay nahahati sa dalawang sangay, at ang paghihiwalay na ito ay higit na mahalaga kaysa sa napagtanto ng karamihan sa mga mamimili. Inihambing namin ang mga ito nang malalim sa amingnagtitipon vs tuloy-tuloy na gabay— narito ang maikling bersyon.
Patuloy na extrusion machine
Ang tuluy-tuloy na mga makina ay lumalabas sa parison nang walang tigil, at ang mga hulma ay nag-shoulder para mahuli ito. Mahusay sila sa maliliit na lalagyan na may mataas na volume — mga bote, pang-araw-araw na kemikal na packaging, mga jerry can hanggang sa humigit-kumulang 15 litro.
Dalawang build ang umiiral sa aming hanay. Ang mga mold-moving machine ay humahawak ng 2–15 L na may clamping mula 40 hanggang 165 kN. Ang mga curved-arm machine ay nagdaragdag ng bilis at 1–6 na layer na co-extrusion para sa 5–30 L na bahagi. I-browse angtuloy-tuloy na hanay ng makinapara sa buong lineup.
Mga makina ng accumulator (ulo ng imbakan).
Kinokolekta ng mga Accumulator machine ang buong singil ng tunaw sa isang storage cylinder, pagkatapos ay i-fire out ito sa isang mabilis na shot. Ang bilis na iyon ay bumubuo ng isang malaking parison bago ang gravity ay umaabot at manipis ito. Ang malalaking bahagi ay walang ibang ruta.

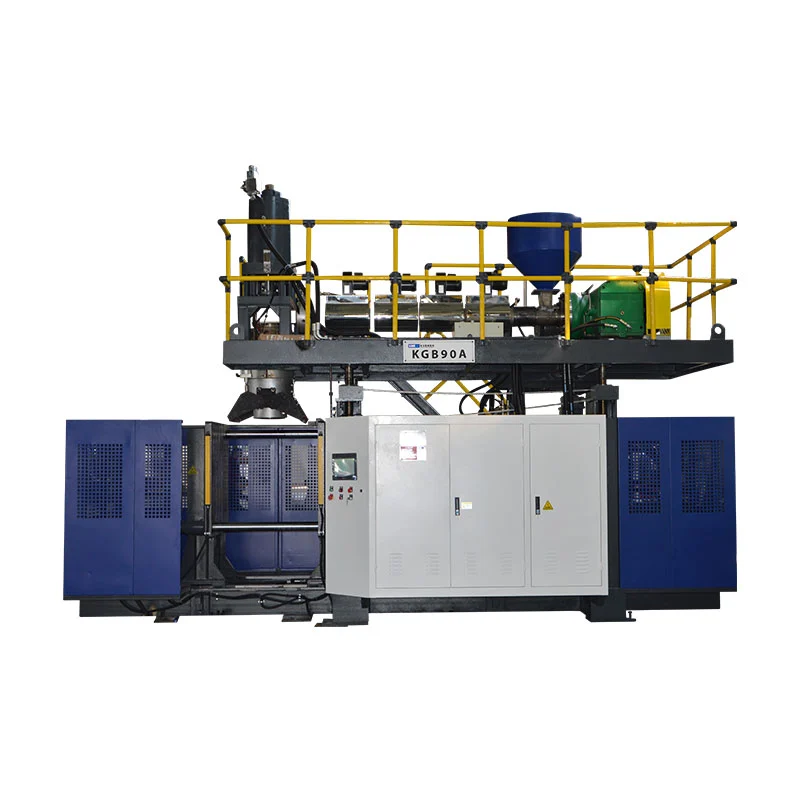

Ang mga tunay na numero ay nagpapakita ng sukat. Ang amingKGB80Agumagawa ng 30 L drum na may 215 kN ng clamping at isang 5 L accumulator. Ang tatlong-silindroKGS1000L-IBCgumagawa ng 1000 L IBC tank na may 1000 kN ng clamping at twin 100 mm screws. Angsaklaw ng nagtitiponnangunguna sa 2000 L na lalagyan at 1800 kN.
Injection blow molding (IBM)
Ang isang injection blow molding machine ay gumagana sa dalawang hakbang sa isang makina. Una, ito ay iniksyon-molds ng isang solid preform na may isang tapos na leeg. Pagkatapos ay inililipat nito ang mainit na preform sa isang istasyon ng suntok at pinapalaki ang katawan.
Ang kabayaran ay katumpakan. Ang leeg ay lumalabas na iniksyon-molded, kaya ang mga thread at sealing surface ay tumatama sa eksaktong sukat sa bawat shot. Ang IBM ay hindi rin gumagawa ng pinch-off na scrap, dahil walang na-trim.
Ang trade-off ay laki. Ang IBM ay nababagay sa maliliit na lalagyan, karaniwang wala pang isang litro — mga bote ng tableta, mga garapon ng kosmetiko, mga bote ng dropper. Para sa anumang bagay na may hawakan o tunay na volume, ang EBM ang papalit. Nakatuon ang Kinggle sa EBM; kung ang iyong produkto ay isang 100 ml na bote ng pharma, isang espesyalista sa IBM ang mas mahusay na naglilingkod sa iyo, at sasabihin namin ito.
Injection stretch blow molding (ISBM)
Ang isang injection stretch blow molding machine ay gumagawa ng malinaw na PET bottle na iniinom mo. Pinapainit nito ang isang preform ng PET, iniunat ito nang pahaba gamit ang isang baras, at hinihipan ito palabas sa parehong oras. Ang dalawang direksyon na kahabaan ay nakahanay sa mga polymer chain.
Ang pagkakahanay ay ang magic. Binibigyan nito ang PET ng mala-salamin nitong kalinawan, lakas nito, at magaan ang timbang nito - ang isang bote ng soda ay nakaligtas sa pressure na carbonation sa ilang dosenang gramo.
Gumagana ang ISBM sa dalawang setup. Ang mga single-stage na makina ay naghuhulma at humihip ng preform sa isang makina, na nababagay sa mas maliliit na run at custom na mga hugis. Ang dalawang yugtong linya ay bumibili o naghuhulma ng mga preform nang hiwalay at hinihipan ang mga ito sa napakabilis na bilis — ang pamantayan para sa paggawa ng mass beverage. Ang PET na inumin ay nakatira dito, hindi sa EBM.
Aling uri ng makina ang gumagawa ng iyong produkto?
Dumarating ang mga mambabasa na may dalang produkto, hindi isang proseso. Kaya i-flip ang mesa. Hanapin ang iyong produkto sa kaliwa, at basahin ang uri ng iyong makina sa kanan.
| Ang iyong produkto | Uri ng makina | Bakit |
|---|---|---|
| PET tubig / bote ng soda | ISBM | Ang stretch ay nagbibigay sa PET ng kalinawan at lakas |
| Bote ng tableta, garapon ng kosmetiko | IBM | Eksaktong mga leeg, walang trim scrap |
| Detergent / bote ng shampoo | EBM — tuloy-tuloy | Mabilis na mga ikot, hawakan, kulay, tingnan ang mga guhit |
| Latang Jerry (1–15 L) | EBM — tuloy-tuloy | Built-in na mga hawakan, mataas na output |
| Chemical drum (30–250 L) | EBM - nagtitipon | Ang mabigat na parison ay nangangailangan ng isang naka-imbak na shot |
| IBC tank (1000 L) | EBM — nagtitipon, 3-silindro | Tanging ruta sa isang parison na ganito kalaki |
| Tangke ng gasolina ng sasakyan | EBM — nagtitipon, multi-layer | Hinaharangan ng anim na layer na pader ang singaw ng gasolina |
| Tangke ng tubig, kayak, hadlang sa kalsada | EBM - nagtitipon | Tingnan ang amingsuntok vs rotational moldingpaghahambing |
Ang isa pang tinidor ay nakaupo sa itaas ng agos ng lahat ng ito. Kung ang iyong bahagi ay maaaring maging solid sa halip na guwang, basahin ang amingblow molding vs injection moldinggabayan muna.
Pagbili ng mga pagsasaalang-alang ayon sa uri
Ang uri ng makina ay nagtatakda ng hugis ng iyong pamumuhunan, hindi lamang ang proseso. Dapat na timbangin ng mga tagapamahala ng pagbili ang apat na mga kadahilanan bago humiling ng isang panipi mula sa anumang tagagawa ng blow molding machine.
Istraktura ng presyo.Sa loob ng EBM, ang mga sukat ng presyo na may sukat ng lalagyan, puwersa ng pag-clamping, bilang ng istasyon, at bilang ng layer. Ang isang bottle machine at isang linya ng IBC ay nag-iiba ayon sa pagkakasunud-sunod ng magnitude. Walang matapat na supplier na sumipi ng presyo bago makita ang iyong bahagi — depende ang gastos sa modelo ng makina at mga kinakailangan sa produksyon.

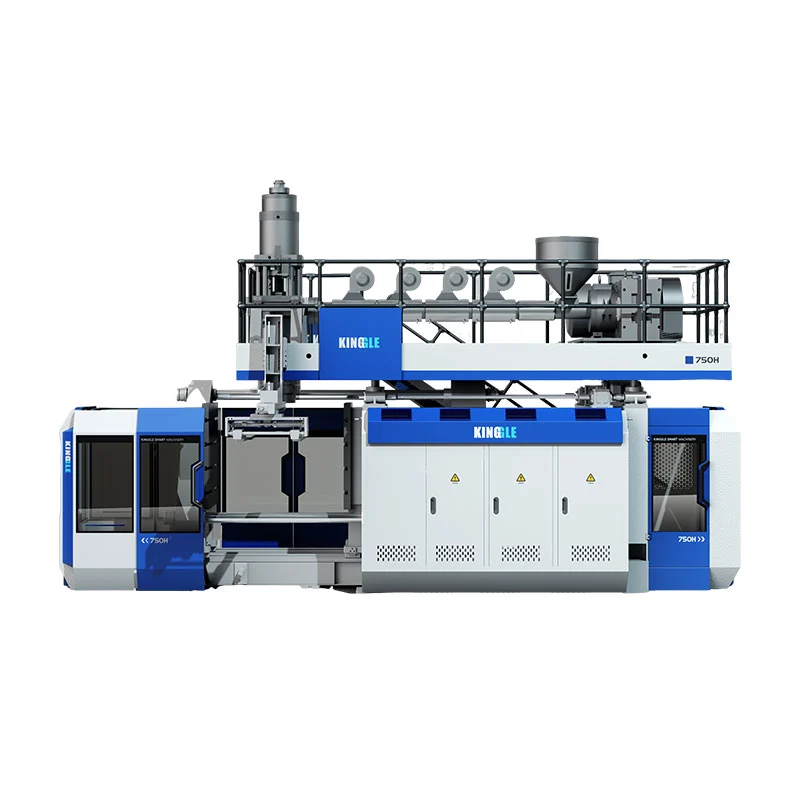

Pagkonsumo ng enerhiya.Mga kaliskis ng enerhiya na may sukat ng makina. Inililista ng aming katalogo ang mga tunay na average: 12–18 kW sa isang 2 L na makina, 27–37 kW sa 30 L KGB80A, 110–150 kW sa linya ng IBC. Tanungin ang bawat supplier para sa parehong figure, pagkatapos ay ihambing ang enerhiya sa bawat natapos na bahagi, hindi bawat oras.
Lead time at after-sales.Ang malalaking custom na makina ay mas tumatagal sa paggawa kaysa sa karaniwang mga bottle machine. Tanungin kung sino ang nag-install ng makina, sino ang nagsasanay sa iyong mga operator, at kung gaano kabilis ang pagpapadala ng mga ekstrang bahagi sa iyong bansa. Ang isang makina na walang suporta ay isang hinaharap na problema sa isang nameplate.
Lalim ng supplier.Itanong kung gaano karaming mga inhinyero ang ginagamit ng tagagawa at kung aling mga tatak ng bahagi ang nasa loob ng makina. Bumubuo ang Kinggle gamit ang mga Mitsubishi PLC, MOOG servo control, at OMRON at Schneider electrics, at inilista ang mga ito nang hayagan. May dahilan ang isang supplier na nagtatago ng component sheet.
Tatlong pagkakamali ng mga unang beses na mamimili
Pagpili ng uri ayon sa presyo sa halip na produkto.Ang isang mas murang makina ng maling uri ay gumagawa ng mga zero na mabebentang bahagi. I-lock muna ang uri. Makipag-ayos sa presyo pangalawa.
Hindi pinapansin ang sub-type ng EBM.Ang "isang extrusion machine" ay hindi isang detalye. Ang tuloy-tuloy na makina ay hindi makakabuo ng 60 L drum, at ang isang napakalaking accumulator ay nag-aaksaya ng enerhiya sa mga bote. Ang aminglimang hakbang na gabay sa pagpilinaglalakad sa sizing math.
Nilaktawan ang depektong pag-uusap.Ang bawat uri ay nabigo sa sarili nitong paraan, at ang makina ay nagpapasya kung gaano kadalas. Ang maliit na clamping ay nagdudulot ng flash sa bawat shot. Basahin ang aming gabay sa pag-troubleshoot ng mga depekto bago ka pumirma, at tanungin ang iyong supplier kung paano pinipigilan ng makina ang bawat pagkabigo.
Mga madalas itanong
Ano ang mga pangunahing uri ng blow molding machine?
Ang tatlong pangunahing uri ng blow molding machine ay ang extrusion blow molding (EBM), injection blow molding (IBM), at injection stretch blow molding (ISBM). Sinasaklaw ng EBM ang pinakamalawak na hanay ng produkto at nahahati sa tuluy-tuloy na mga makina para sa maliliit na lalagyan at mga makinang nagtitipon para sa malalaking bahagi tulad ng mga drum at IBC tank. Gumagawa ang IBM ng maliliit na bote na may tumpak na mga leeg. Gumagawa ang ISBM ng malinaw na mga bote ng PET.
Ano ang pagkakaiba sa pagitan ng extrusion at injection blow molding?
Ang extrusion blow molding ay bubuo ng isang guwang na tubo ng tinunaw na plastik, pagkatapos ay ipapalaki ito sa loob ng isang amag. Injection blow molding unang iniksyon-molds isang solid preform na may tapos na leeg, pagkatapos ay hihipan ang preform sa kanyang huling hugis. Pinangangasiwaan ng EBM ang pinakamalawak na hanay ng laki, mula sa mga bote hanggang sa 2000-litrong tangke. Nababagay sa IBM ang maliliit na bote na nangangailangan ng eksaktong sukat ng leeg, gaya ng mga lalagyan ng parmasyutiko.
Aling uri ng blow molding machine ang pinakamainam para sa malalaking lalagyan tulad ng mga drum at IBC tank?
Ang Accumulator (storage head) extrusion blow molding machine ay gumagawa ng malalaking lalagyan. Ang nagtitipon ay nag-iimbak ng isang buong singil ng matunaw, pagkatapos ay mabilis itong pinaputok - bago ang mabigat na parison ay umunat at manipis sa ilalim ng sarili nitong timbang. Ang hanay ng accumulator ng Kinggle ay tumatakbo mula sa 20-litro na makina hanggang sa tatlong-silindro na mga sistema para sa 1000-litro na mga tangke ng IBC at 2000-litro na mga lalagyan.
Anong uri ng blow molding machine ang gumagawa ng PET water bottle?
Ang mga injection stretch blow molding (ISBM) machine ay gumagawa ng malinaw na PET water at mga bote ng inumin. Ang proseso ay nagpapahaba ng pinainit na preform habang hinihipan ito, na nakahanay sa polimer at nagbibigay sa PET ng kalinawan at lakas nito. Dalawang yugto ng ISBM, kung saan ang mga preform ay hiwalay na hinuhubog at hinipan sa ibang pagkakataon, ang nangingibabaw sa paggawa ng mataas na dami ng inumin.
Magkano ang halaga ng blow molding machine?
Ang gastos ay depende sa uri at detalye ng makina. Sa loob ng extrusion blow molding, mga sukat ng presyo na may sukat ng lalagyan, puwersa ng pag-clamping, bilang ng istasyon, bilang ng layer, at ang automation sa paligid ng makina. Ang isang maliit na bote machine at isang 1000-litro na linya ng IBC ay nag-iiba ayon sa pagkakasunud-sunod ng magnitude. Ang pinakamabilis na ruta sa isang tunay na numero ay isang tinukoy na panipi batay sa dami ng iyong bahagi, materyal, kapal ng pader, at target na output.
Alamin ang iyong produkto, hindi sigurado tungkol sa makina?
Kung sinusuri mo ang isang blow molding machine para sa iyong production line, matutulungan ka ng aming engineering team na kumpirmahin ang tamang uri at configuration batay sa laki ng iyong produkto, materyal, at mga layunin sa produksyon. Ipadala ang mga detalye ng bahagi at tutugon kami nang may tinukoy na rekomendasyon — kabilang ang isang matapat na referral kung ang iyong produkto ay kabilang sa isang makina na hindi namin binuo. Pagbuo ng mga extrusion blow molding machine mula noong 2002, kasama ang 15 inhinyero sa koponan.
Itanong kung aling makina ang akma sa iyong produkto →Tatlong uri, isang panuntunan: pinipili ng produkto ang makina. Ang mga bote ng PET ay napupunta sa ISBM. Ang mga tiyak na maliliit na leeg ay napupunta sa IBM. Lahat ng iba pa — mula sa mga bote ng shampoo hanggang sa 2000-litro na tangke — ay nabibilang sa extrusion blow molding, na nahahati sa pagitantuloy-tuloyatnagtitiponmga makina. Hanapin ang iyong produkto sa lookup table, pagkatapos ay sukatin ang makina gamit anggabay sa pagpili.
