Ang isang makina ay maaaring dumating sa oras at makaligtaan pa rin ang petsa ng paggawa nito kung ang transformer, compressor, cooling system, foundation, lifting plan o mga clearance ng serbisyo ay hindi pa handa. Ang pagpaplano ng utility ay dapat magsimula bago ang purchase order, hindi kapag nagsimula ang pag-install.
Ang mga nai-publish na detalye ay isang panimulang punto, hindi isang disenyo ng halaman
Tinutulungan ng mga page ng machine ang mga mamimili na ihambing ang sukat, ngunit nagbabago ang panghuling pangangailangan ng utility sa napiling extruder, die head, bilang ng mga layer, hydraulic package, robot, mold, cooling circuit, leak tester, trimming, conveyor, grinder, material feeder at lokal na configuration ng kuryente.
Ang mga sumusunod na halimbawa ay nagmula sa kasalukuyang mga pahina ng produkto ng Kinggle. Ipinapakita ng mga ito kung bakit dapat sukatin ng isang pabrika ang mga utility sa paligid ng aktwal na pagsasaayos sa halip na isang generic na allowance na "blow molding machine".
| Nai-publish na halimbawa ng modelo | Average na pagkonsumo ng enerhiya | Bumuga ng hangin | Malamig na tubig |
|---|---|---|---|
| KGH30D 30 L double-station na makina | 70–80 kW | 0.6 MPa; 1.8 m³/min | 0.2–0.3 MPa; 180 L/min |
| KGB90AP 60 L accumulator machine | 35–45 kW | 0.8 MPa; 1 m³/min | 0.3 MPa; 90 L/min |

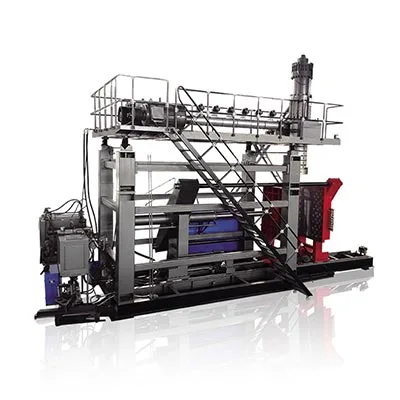

| KGS1000L-IBC na makina | 110–150 kW | 0.8 MPa; 2 m³/min | 0.3 MPa; 120 L/min |
Kapangyarihan ng kuryente: hiwalay na konektado na load mula sa operating demand
Kasama sa naka-install na load ang mga extruder motor, hydraulic pump motors, barrel at die heaters, cooling fan, control power, wall-thickness control, robot at naka-install na auxiliary. Hindi lahat ng load ay tumatakbo sa buong rating nang sabay-sabay, ngunit ang sistema ng pamamahagi ng halaman ay kailangan pa ring suportahan ang pagsisimula, pag-init at ang pinakamataas na kondisyon ng pagpapatakbo.
Kumpirmahin sa Kinggle
- Supply boltahe, phase at dalas
- Kabuuang naka-install na kapangyarihan at pangunahing disconnect rating
- Mga load ng motor at heater
- Pag-aayos ng proteksiyon sa lupa
- Paglamig ng gabinete at mga limitasyon sa kapaligiran
- Mga kinakailangan para sa katatagan ng boltahe
Kumpirmahin sa loob ng pabrika
- Transformer ekstrang kapasidad
- Ruta ng cable at pagbaba ng boltahe
- Koordinasyon ng breaker at lokal na code
- Nakakandadong isolation point
- Compatibility ng generator, kung naaangkop
- Power para sa mga chiller, compressor at auxiliary
Magplano ng hiwalay na pagsukat kung gusto mo ng maaasahang data sa halaga ng produkto. Ang isang whole-line meter ay nagbibigay ng mas kapaki-pakinabang na resulta kaysa sa pagtatantya mula sa mga nameplate dahil kabilang dito ang compressor, chiller, grinder, conveyor at downstream load.
Naka-compress na hangin: ang presyon lamang ay hindi tumutukoy sa kapasidad
Ang blow molding ay nangangailangan ng presyon at daloy sa makina habang ang ibang mga gumagamit sa planta ay tumatakbo. Maaaring maabot ng isang compressor ang kinakailangang presyon sa mababang demand ngunit pinapayagan pa ring bumagsak ang presyon kapag umihip ang ilang makina nang sabay-sabay.
I-map ang kumpletong landas: compressor, aftercooler, dryer, receiver, pangunahing header, drop, filter, regulator, diameter ng hose o pipe, at ang koneksyon ng makina. Isama ang pagkawala ng presyon at sabay-sabay na pangangailangan. Mahalaga rin ang kalidad ng hangin; ang tubig at langis na dinadala sa mga balbula at mga circuit ng produkto-hangin ay maaaring lumikha ng mga problema sa pagpapanatili at produkto.
Maglagay ng pressure gauge malapit sa pasukan ng makina. Kapag may lumabas na depekto o alarma, maaaring ihambing ng team ang pressure sa machine na may pressure sa compressor room sa halip na ipagpalagay na naabot ng compressor set point ang equipment.
Pagpapalamig ng tubig: tukuyin ang temperatura, daloy, presyon at kalidad
Ang isang nakasaad na daloy ng tubig ay hindi nagsasabi sa iyo kung ang isang cooling system ay maaaring alisin ang init. Ang pagkalkula ng engineering ay nangangailangan din ng temperatura ng suplay, temperatura ng pagbalik, kondisyon ng kapaligiran, kalidad ng tubig, circuit ng amag, oil cooler, feed-throat cooling at ang heat load mula sa auxiliary equipment.
Magpasya kung ang mold water, hydraulic-oil cooling at iba pang mga circuit ay dapat paghiwalayin. Gumamit ng mga manifold at instrumento na nagbibigay-daan sa pagpapanatili na ihiwalay at suriin ang mga indibidwal na circuit. Magbigay ng mga strainer, paggamot ng tubig at pag-access sa paglilinis na naaangkop sa lokal na pinagmumulan ng tubig.
Ang hindi matatag na paglamig ay maaaring magmukhang isang problema sa makina o recipe: pag-anod ng oras ng pag-ikot, pag-deform ng mga bahagi pagkatapos ng pagbuga, pagbabago ng mga sukat, pagtaas ng temperatura ng langis, at binabayaran ng mga operator ang mas mahabang paglamig. Itala ang inlet at return temperature at pressure habang tinatanggap para may baseline ang pabrika.
Layout ng pabrika: disenyo para sa operasyon, pagpapanatili at daloy ng materyal
Ang pagguhit ng pangkalahatang pag-aayos ay dapat ilagay sa loob ng mas malaking production-cell plan. Markahan ang makina, ruta ng pagbabago ng amag, mga pintuan ng de-koryenteng kabinet, mga hydraulic service point, daanan ng pagtanggal ng extruder, pag-access sa ulo, posisyon ng operator, pagbabantay, mga platform, hagdan at lifting zone.
Pagkatapos ay idagdag ang materyal at daloy ng produkto. Maaaring dumaan ang resin sa imbakan, pagdadala, pagpapatuyo o paghahalo bago ito makarating sa hopper. Maaaring kailanganin ng mga natapos na bahagi ang pag-deflash, pag-trim, pagsusuri sa pagtagas, pagtimbang, pag-label, inspeksyon, pag-iimpake at pagbabalik ng scrap. kay Kinggleaklatan ng aplikasyonnagpapakita kung gaano kalawak ang laki ng bahagi at mga pangangailangan sa paghawak ay maaaring mag-iba.
Ilayo ang trapiko ng forklift mula sa mga control cabinet, hose at istasyon ng operator. Magbigay ng walang harang na daanan para sa mga amag, pangunahing bahagi at emergency na pag-access. Suriin ang lapad ng pinto, bubong o kapasidad ng kreyn, taas ng pantalan at ang landas ng transportasyon mula sa punto ng pagbabawas hanggang sa pundasyon bago ipadala.
Checklist bago ang pag-install para sa mamimili at supplier
| Lugar | Impormasyon upang i-freeze | Katibayan bago ipadala |
|---|---|---|
| Configuration ng makina | Modelo, mga layer, die head, amag, robot at mga auxiliary | Pinirmahan na teknikal na detalye |
| Electrical | Boltahe, dalas, naka-install na pagkarga, pangunahing proteksyon, punto ng koneksyon | Electrical drawing at iskedyul ng cable |
| Hangin | Presyon, peak flow, kalidad, laki ng tubo at koneksyon | Pagsusuri ng utility sheet at kapasidad ng planta |
| Tubig | Daloy, presyon, temperatura ng supply, kalidad at hating circuit | Pagkalkula ng cooling schematic at chiller/tower |
| gawaing sibil | Timbang ng makina, load point, anchor, hukay o drainage kung kinakailangan | Pagguhit ng pundasyon at pag-apruba sa istruktura |
| kalawakan | Footprint, taas, mga clearance ng serbisyo, pagbabago ng amag at pag-angat | Naaprubahan ang layout ng cell |
| Logistics | Mga sukat ng crate, paraan ng pagbabawas, pintuan at ruta | Plano ng rigging |
| Pagtanggap | Produkto, materyal, amag, mga pagsubok, mga kagamitan at pagkalkula ng output | Sumang-ayon sa FAT/SAT protocol |
Gamitin ang Kinggle'sgabay sa pagpili ng makinaupang tukuyin ang bahagi at output muna. Ang pagpaplano ng utility ay nagiging tumpak lamang pagkatapos maitugma ang configuration ng kagamitan sa trabahong iyon.
Mga madalas itanong
Ang average ba na pagkonsumo ng enerhiya ay pareho sa konektadong kapangyarihan?
Hindi. Ang average na pagkonsumo ng enerhiya ay naglalarawan ng isang pagtatantya sa pagpapatakbo, habang ang konektadong kapangyarihan ay kinabibilangan ng mga na-rate na kargang elektrikal na dapat isaalang-alang kapag nagdidisenyo ng sistema ng supply.
Maaari ko bang sukatin ang compressor mula sa presyon ng hangin lamang?
Hindi. Ang compressor at distribution system ay dapat magbigay ng kinakailangang presyon at daloy sa makina sa ilalim ng sabay-sabay na pangangailangan ng halaman.
Tinutukoy ba ng nag-iisang daloy ng cooling-water ang laki ng chiller?
Hindi. Ang pagpili ng chiller ay depende rin sa supply at temperatura ng pagbabalik, pagkarga ng init, mga kondisyon sa paligid, kalidad ng tubig, mga circuit ng amag at mga pantulong na kagamitan.
Gaano karaming clearance ang dapat kong iwanan sa paligid ng makina?
Gamitin ang pagguhit ng pangkalahatang pag-aayos ng proyekto at payagan ang mga pintuan ng cabinet, pag-access sa pagpapanatili, mga platform, pagbabago ng amag, pag-alis ng bahagi, pag-angat at ligtas na paggalaw ng operator.
Kailan dapat magsimula ang pagpaplano ng utility?
Magsimula bago ang purchase order upang ang panghuling configuration ng makina, imprastraktura ng pabrika, ruta ng paghahatid at plano sa pagtanggap ay maaaring masuri nang magkasama.
